- A válvula do lastro de gás ajustável garante que vapores condensáveis (com vapor de água) sejam expulsos da bomba em diferentes processos.
- A proteção dupla de anti-sucção do óleo, garante um sistema a vácuo livre de contaminação quando a bomba é parada e precisa ser reiniciada rapidamente.
- O sistema de circulação forçada que consiste na bomba de óleo e no mecanismo de fornecimento permite um funcionamento estável da bomba.
- Menos componentes são utilizados, o que facilita a manutenção e o reparo.
- Patente chinesa.

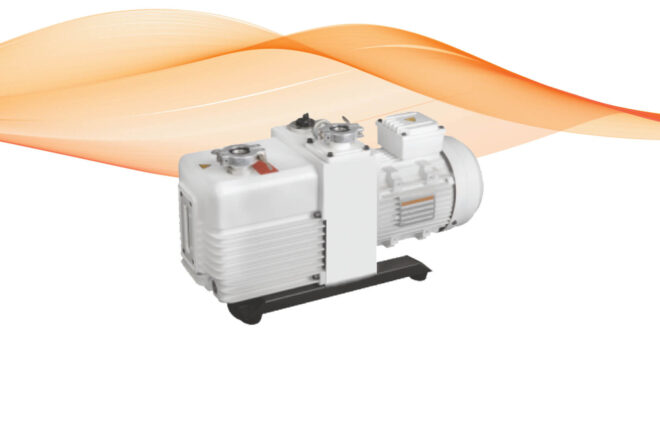

Bombas de Vácuo Estágio Duplo
A Bomba de Vácuo Estágio Duplo atinge o mais alto nível de qualidade
Instrumentos Analíticos:
• Espectrômetro
• Microscópio eletrônico de varredura
• Detector de vazamento
• Instrumentos analíticos das áreas de física e química.
Indústria de Refrigeração:
• Linha de bombeamento automática para Refrigeradores
• Tanque de água de ar-condicionado
• Máquina para carga refrigerante
• Detector de vazamento de Hélio
• Sistema de recuperação de Hélio.
Indústria Médica:
• Esterilizadores de plasma
• Liofilização a vácuo
• Mistura a vácuo.
• Considerando que há existe uma grande quantidade de vapor de água oxigenada (H2O2) e água comum a serem exaustos pela bomba de vácuo, foram desenvolvidas bombas de vácuo de baixa potência e resistentes à corrosão, inclusas na linha BVD-M
Indústria de Energia:
• Recuperação de gás Hexafluoreto de Enxofre – SF6
• Instrumentos de detecção
• Filtração de óleo, etc.
Indústria Eletrônica e de Semicondutores:
• Forno a vácuo
• Caixa de isolamento com luvas
• Forno de safira
• Forno policristalino e monocristalino
• Recozimento a vácuo
• Forno de endurecimento
• Forno de sinterização a vácuo
• Forno de tratamento térmico
• Revestimento por evaporação
• Chapeamento de Íons
• Equipamento de pulverização catódica
• Limpeza por plasma
• Bomba de desbaste
• Bomba molecular
• Bomba de difusão
Especificações Técnicas
| Modelo | BVD-04 | BVD-06 | BVD-08 | BVD-12 | BVD-16 | BVD-24 | BVD-30 | BVD-48 | BVD-65 | ||||||||||||
| Velocidade de Deslocamento (60 Hz) | m3/h | 4,8 | 9,6 | 9,6 | 14 | 19,2 | 28,8 | 36 | 57,6 | 78 | |||||||||||
| Pressão total final com o lastro de gás fechado | Pa | 5×10-1 | 4×10-1 | ||||||||||||||||||
| Pressão total final com o lastro de gás aberto | Pa | 3 | 8×10-1 | ||||||||||||||||||
| Fonte de energia | monofásico ou trifásico | monofásico | monofásico ou trifásico | trifásico | |||||||||||||||||
| Potência (60 Hz) | kW | 0,37 | 0,55 | 0,75 | 1,1 | 1,5 | 2,2 | ||||||||||||||
| Adaptador de entrada e saída DN | mm | KF16 / KF25 | KF25 | KF25 / KF40 | KF40 | ||||||||||||||||
| Capacidade de óleo | L | 0,6 a 1,0 | 0,9 a 1,5 | 1,3 a 2,0 | 3,3 a 4,5 | ||||||||||||||||
| Velocidade do Motor (60 Hz) | rpm | 1720 | 2100 | 1720 | |||||||||||||||||
| Temperatura de Trabalho | °C | 5 a 40 | |||||||||||||||||||
| Nível de ruído | dB | ≤56 | ≤57 | ≤58 | ≤62 | ||||||||||||||||
| Peso líquido | kg | 19 | 20 | 21 | 16 | 30 | 35 | 43 | 62 | 65 | |||||||||||
* Disponível também em 50Hz para outros países do Mercosul

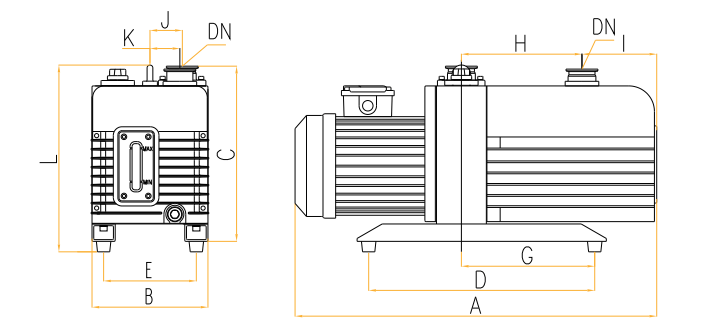

Dimensões Físicas
| BVDP Dimensões ( Unit: mm ) | |||||||||||||||||||||||||||
| Modelo | A | B | C | D | E | G | H | I | J | K | L | ND | |||||||||||||||
| BVD-04 | 460 | 144 | 207 | 210 | 110 | 126 | 154 | 45 | 45 | 34 | / | KF16/25 | |||||||||||||||
| BVD-06 | 460 | 144 | 207 | 210 | 110 | 126 | 154 | 45 | 45 | 34 | / | KF16/25 | |||||||||||||||
| BVD-08 | 460 | 144 | 207 | 210 | 110 | 126 | 154 | 45 | 45 | 34 | / | KF16/25 | |||||||||||||||
| BVD-16 | 520 | 188 | 272 | 320 | 148 | 160 | 165 | 69 | 59 | 38 | 295 | KF25 | |||||||||||||||
| BVD-24 | 560 | 188 | 272 | 320 | 148 | 160 | 165 | 82 | 59 | 47 | 295 | KF25/40 | |||||||||||||||
| BVD-30 | 560 | 188 | 272 | 320 | 148 | 160 | 165 | 82 | 59 | 47 | 295 | KF25/40 | |||||||||||||||
| BVD-48 | 730 | 234 | 358 | 396 | 190 | 200 | 223 | 157 | 69 | 55 | 390 | KF40 | |||||||||||||||
| BVD-65 | 730 | 234 | 358 | 396 | 190 | 200 | 223 | 157 | 59 | 55 | 390 | KF40 | |||||||||||||||

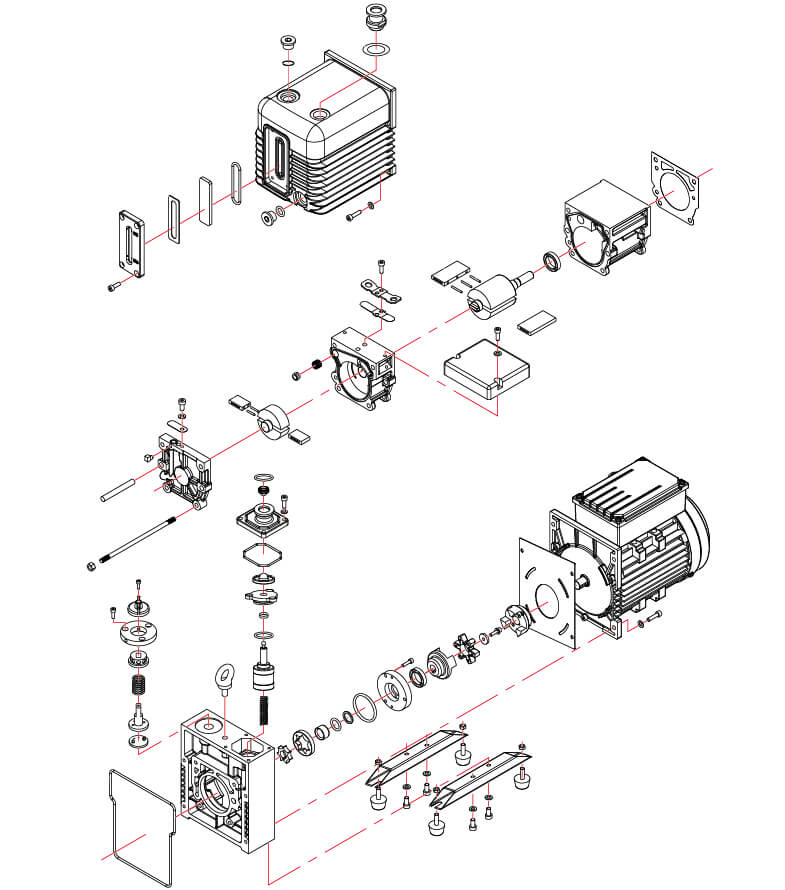

Vista Explodida
