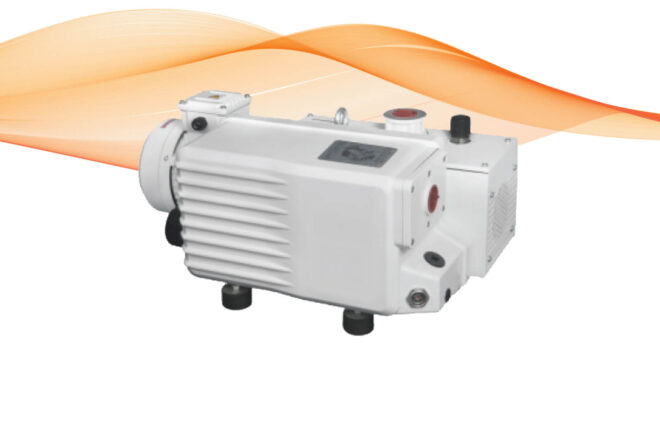

Bomba-de-Vácuo-Estágio-Único

vsv022-500x500

Bombas de Vácuo Estágio Único

Produto de Alta Confiança

Filtros de névoa de óleo altamente eficientes contribuem para resolver os problemas de escape de óleo e fumaças, além de prolongar a vida útil.

As peças de vedação são produzidas de fluoroelastomeros, o qual aprimora a performance anticorrosiva minimiza os problemas de vazamento de óleo.

- Produção com o uso de maquinário japonês de alta tecnologia que garante uma elevada confiabilidade do produto final.
- Design industrial exclusivo elegante e moderno.
- O projeto integrado da bomba e do motor torna o produto menor e mais leve.
- Patente chinesa.

Especificações Técnicas

Modelo		BVU-020	BVU-022	BVU-028	BVU-040	BVU-065	BVU-100	BVU-160
Velocidade de deslocamento	m³/h	20	22	28	40	65	100	160
Pressão final sem lastro de gás	mbar	/	≤0,1	≤0,1	≤0,1	≤0,1	≤0,3	≤8×10^-2
Pressão total final com lastro de gás I	mbar	≤0,5	≤0,5	≤0,5	≤0,5	≤0,5	≤0,5	≤0,5
Pressão total final com lastro de gás II	mbar	/	≤1,5	≤1,5	≤1,5	≤1,5	≤1,5	≤1,5
Tolerância ao vapor de água com lastro de gás I	mbar	15	15	15	15	15	15	30
Tolerância ao vapor de água com lastro de gás I	mbar	/	30	30	30	30	30	50
Nível de ruído	dB	≤65	≤58	≤58	≤59	≤61	≤62	≤70
Fonte de energia		monofásico / trifásico			trifásico
Potência	kW	0,75	1,1	1,1	1,1	1,5	2,2	4
Velocidade do motor (60Hz)	rpm	3.600	1.720
Temperatura de funcionamento	°C	10 a 40
Capacidade de óleo	L	0,5	1	1	2	2	2	5 a 7
Classe de proteção		/	IP54
Adaptador entrada/saída		G3/4”	G3/4”	G3/4”	G1 1/4”	G1 1/4”	G1 1/4”	G2”
Peso líquido	kg	20	30	30	40	43	70	132
Dimensão (LxCxA)	mm	317×249×219	496×268×248	496×268×248	555×304×268	555×311×268	703×406×286	930×533×436

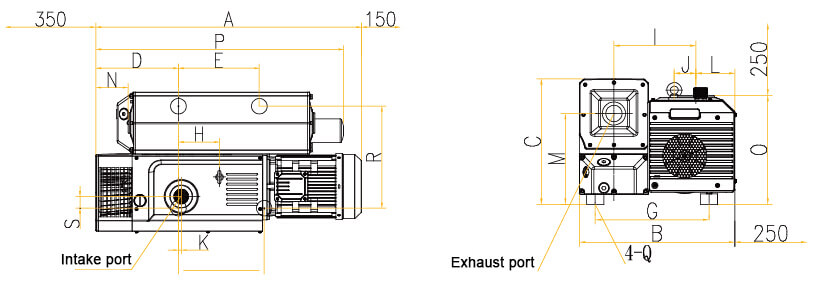

Dimensões Físicas

BVU Dimensões (Unidade: mm)
Modelo	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	Entrada	Saída
BVU-020	317	249	219	72	140	110,5	131	/	127,5	/	14	72	157	17	184	303	M8	125,8	5,3	G1/2" G3/4"	/
BVU-022/028	496	268	248	112	220	300	190	108	146	25	20	80	182	27	204	392	M6	194	35	G3/4"	G3/4"
BVU-040	555	304	268	149	215	200	235	58	179	51	5	72	203	33	252	464	M8	235	33	G1" 1/4	G1" 1/4
BVU-065	555	311	268	149	215	200	254	58	189	51	5	72	203	33	252	464	M8	242	33	G1" 1/4	G1" 1/4
BVU-100	703	406	286	165	225	225	320	131	226	42	27	91	220	61	280	578	M10	258	41	G1" 1/4	G1" 1/4
BVU-160/200	930	533	436	263	252	305	394	113	298	66	32	135	305	134	382	930	M10	394	45	G2"	G2"
BVU-300	1035	540	434	326	313	332	394	159	284	75	11	135	314	132	377	966	M10	394	45	G2"	G2"

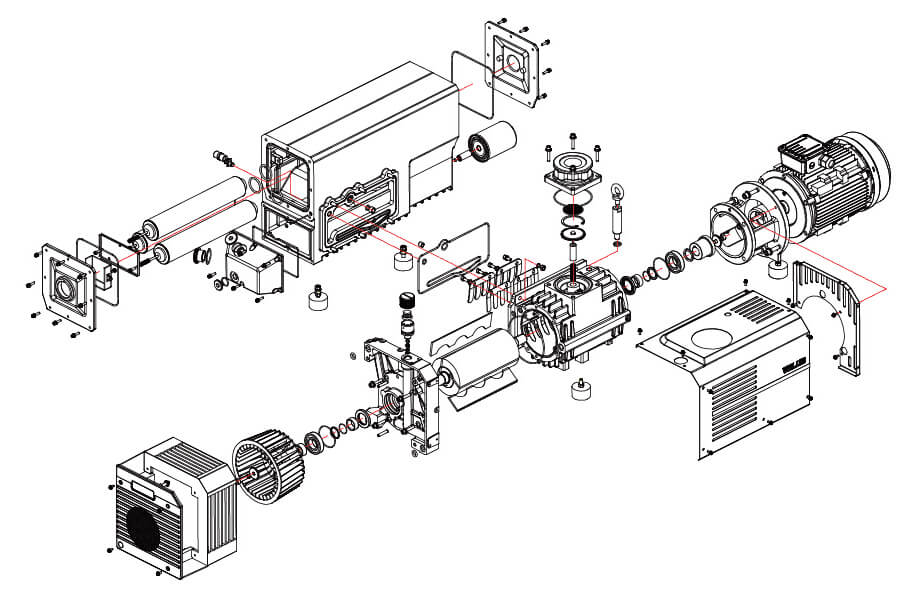

Vista Explodida

Bomba de Vácuo Estágio Único
